Product Introduction

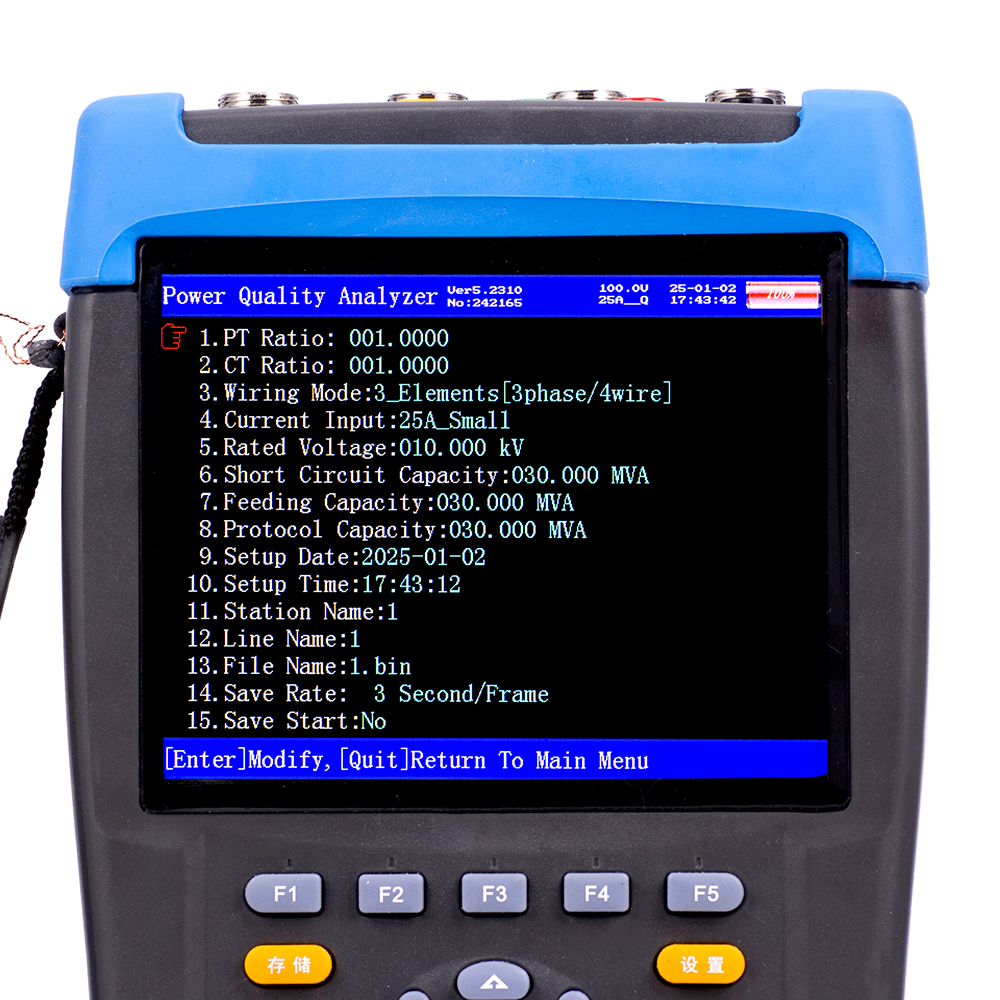

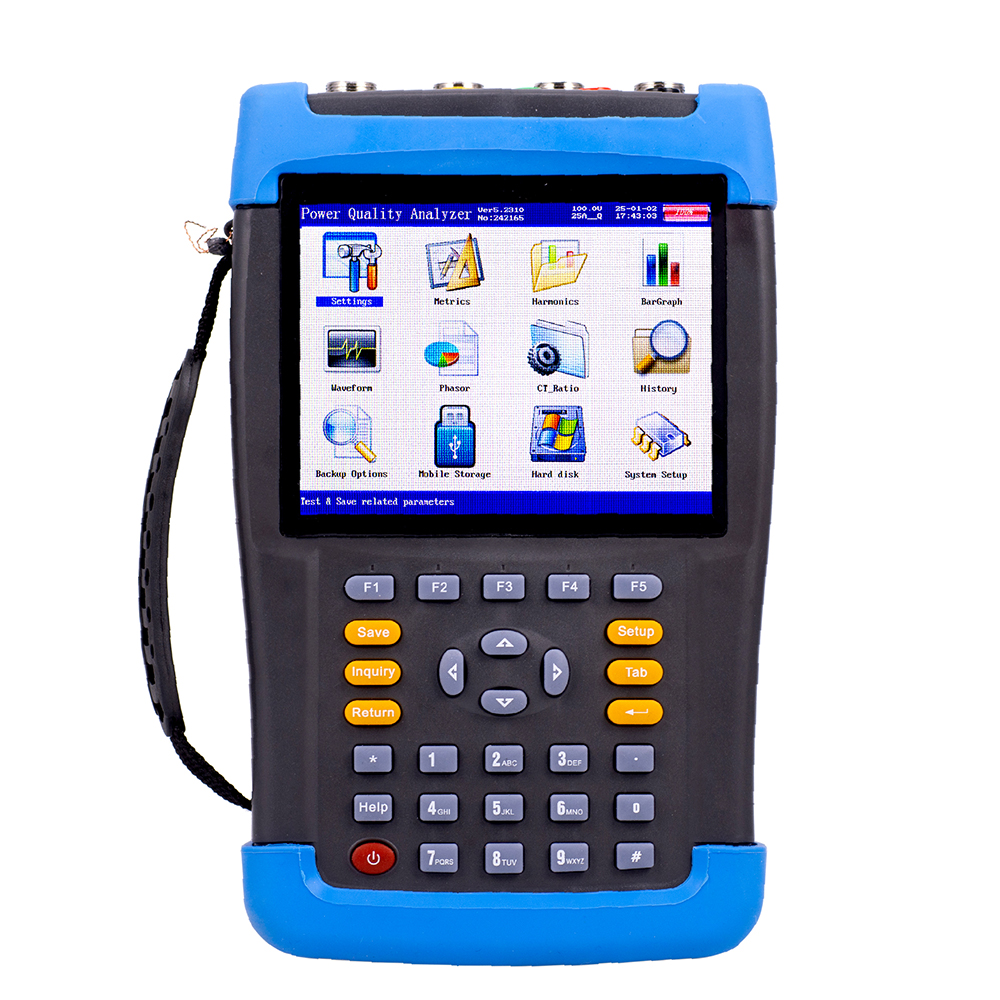

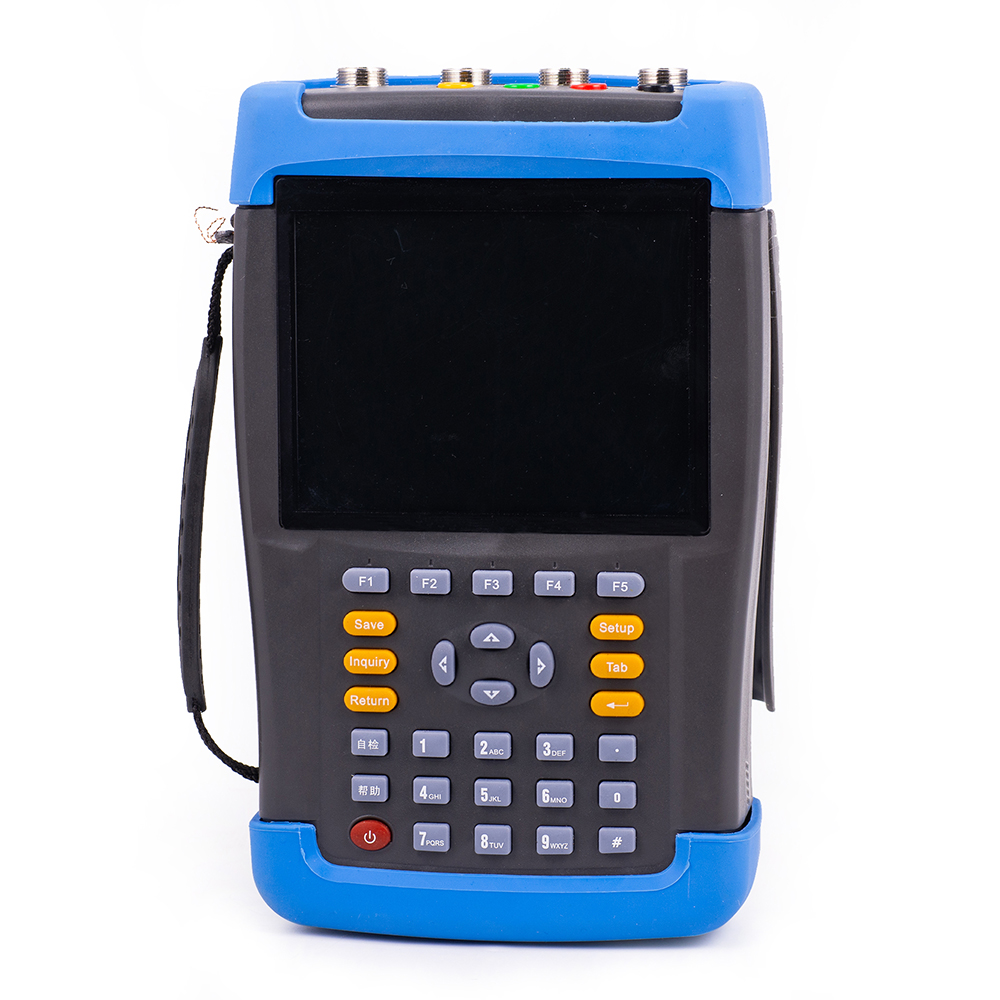

Wuhan UHV Power Technology Co.,Ltd., is a professional manufacturer and supplier of high-voltage power testing equipment in China.Portable Three-Phase Power Quality Analyzer is a professional testing instrument used for on-site detection and recording of the operating status of three-phase AC power systems. It is commonly used for fault diagnosis in industrial power distribution, substations, data centers, photovoltaic/energy storage systems, UPS, and large electromechanical equipment.
 |  |  |
Product functions
1. Comprehensive power quality analysis
The SMG7000 is primarily used to detect various power quality issues that occur during power grid operation, including:
Voltage deviation
Frequency deviation
Voltage fluctuation
Flicker
Harmonic content
Three-phase voltage imbalance
Voltage and current waveform distortion
In other words, it can not only measure voltage and current, but also further determine whether there are abnormalities in power quality of the grid.
2. Electrical parameter measurement
The device can simultaneously measure and analyze multiple basic electrical parameters, including:
الجهد االكهربى
حاضِر
الطاقة النشطة
قوة رد الفعل
القوة الظاهرة
Power factor
تكرار
Phase angle
The voltage measurement range is 0–200–800 V with automatic range switching, and the frequency measurement range is 45–55 Hz. Current is measured using clamp-on current transformers, with different range clamp-on transformers available as needed.
Product parameters
خصائص الإدخال | نطاق قياس الجهد | 0～200 فولت～800 فولت، تروس القطع الأوتوماتيكية | |
نطاق القياس الحالي | محولات المشبك (ثلاثة أنواع) | 5A / 25A (standard) | |
100 أمبير / 500 أمبير (اختياري) | |||
400 أمبير / 2000 أمبير (اختياري) | |||
نطاق قياس زاوية الطور | 0 ~ 359.99 ° | ||
نطاق قياس التردد | 45 ~ 55 هرتز | ||
قنوات الجهد | ثلاث قنوات (Uأ、فيب、فيج) | ||
القنوات الحالية | ثلاث قنوات (Iأ、أناب、أناج) | ||
الحد الأقصى لأوقات التحليل التوافقي | 63 مرة.
| ||
الحد الأقصى لمدة التخزين المستمر في فاصل زمني قدره دقيقة واحدة | 18 شهرا | ||
دقة
| قسم قياس المعلمات الكهربائية | الجهد االكهربى | ± 0.2%
|
تكرار | ± 0.01 هرتز | ||
التيار، القوة | ± 0.5% | ||
مرحلة | ± 0.2 ° | ||
قسم جودة الطاقة:
| تحمل الجهد الأساسي | .50.5% FS | |
التسامح الحالي الأساسي | ≥1% FS | ||
المرحلة بين الجهد الأساسي وخطأ القياس الحالي | ≤0.2 ° | ||
النسبة المئوية لخطأ قياس الجهد التوافقي | ≤0.1% | ||
نسبة خطأ قياس التيار التوافقي | ≤0.2%
| ||
خطأ في عدم توازن الجهد على ثلاث مراحل | ≤0.2%
| ||
خطأ انحراف الجهد | ≤0.2%
| ||
خطأ تقلب الجهد | ≤0.2%
| ||
درجة حرارة العمل | -10 ℃ ~ + 40 ℃ | ||
قوة الشحن | 220 فولت تيار متردد، تردد 45 هرتز - 55 هرتز | ||
قوة المضيف | ≥3VA | ||
أقصى وقت عمل للبطارية | ≥10 ساعات | ||
عازلة | 1) مقاومة العزل بين الجهد وطرف الإدخال الحالي والإسكان ≥100MΩ. | ||
2) تحمل 1.5 كيلو فولت (قيمة صالحة) مع تردد الطاقة عند تشغيل مدخلات الطاقة والغلاف، والذي يستمر لمدة دقيقة واحدة. | |||
مقاس | 258 مم × 158 مم × 58 مم | ||
وزن | 1.8 كجم | ||
كنية：اختبار جودة الطاقة المحمولة，جهاز اختبار جودة الطاقة，مقياس جودة الطاقة，محلل جودة الطاقة
ميزة:
1. تم تصميم الأداة كمعدات اختبار عالية الدقة للكشف عن حدوث تشويه شكل موجة الشبكة، والمحتوى التوافقي، وتقلبات الجهد والوميض وعدم توازن الطور لمشاكل جودة الطاقة؛ ويشمل أيضًا اختبار المعلمات الكهربائية ووظائف تحليل المتجهات.
2. يمكنه قياس مجموعة متنوعة من المعلمات الكهربائية بدقة، مثل الجهد الكهربائي والتيار والطاقة النشطة والطاقة التفاعلية وزاوية الطور وعامل الطاقة والتردد وما إلى ذلك.
3. يمكنه عرض الرسم البياني المتجه للجهد والتيار المقاس، من خلال تحليل المستخدمين الذين يمكنهم الحكم على ما إذا كانت أسلاك جهاز القياس صحيحة أم لا.
4. يتم قياس التيار باستخدام محولات المشبك. يمكنك إجراء القياس بسهولة وأمان، وذلك بسبب استخدام محولات التيار المشبك، دون توصيل الحلقة الحالية. اعتمادًا على نطاق القياس الخاص بالمستخدم، يمكن تجهيزك بمجموعة مختلفة من المشابك.
5. يمكن إجراء قياس وتحليل جودة طاقة التيار المتردد من شبكة المرافق إلى العميل بسهولة، وقياسها وتحليلها: انحراف التردد، انحراف الجهد، تقلبات الجهد، الوميض، عامل عدم توازن الجهد ثلاثي الطور والتوافقي.
6. يمكنه عرض الجهد أحادي الطور وشكل موجة التيار ويمكنه عرض الجهد ثلاثي الطور وشكل موجة التيار في نفس الوقت.
7. جميع واجهات الاختبار مزودة بميزة قفل الشاشة لتسهيل قراءة وتحليل بيانات المستخدم.
8. مراقبة تقلبات الأحمال: يمكنها قياس وتحليل التقلبات في جودة طاقة شبكة المرافق الناتجة عن مجموعة متنوعة من المعدات الكهربائية في ظروف التشغيل المختلفة. تسجيل وتخزين اتجاه المعلمة الكهربائية، مثل الجهد والتيار والطاقة النشطة والطاقة التفاعلية والطاقة الظاهرة والتردد والمرحلة في وقت منتظم.
9. يمكنها القيام بتعديل المعدات الكهربائية والمراقبة الديناميكية أثناء التشغيل، ومساعدة المستخدمين على حل مشاكل ضبط الطاقة وعملية التشغيل.
10. يمكنه قياس وتحليل المعلمات الديناميكية لتعويض الطاقة التفاعلية وأجهزة الترشيح في نظام الطاقة، وإجراء تقييم كمي لميزاته ومواصفاته الفنية.
11. يمكن للمستخدمين تعيين فترات تخزين مختلفة، وسوف يقومون بتخزين البيانات تباعًا وفقًا للفواصل الزمنية المحددة؛
12. تم تجهيز مخزن البيانات ذو السعة العالية بالداخل. يمكنه تخزين 18 شهرًا متتاليًا أو أكثر وفقًا لفاصل زمني لمدة دقيقة واحدة، مما يلبي احتياجات نقاط اختبار المراقبة طويلة المدى.
13. يتضمن الجهاز موصل USB، والذي يمكن استخدامه بسهولة لنسخ البيانات مباشرة إلى كمبيوتر إدارة الكواليس.
14. إنه ينسق مع برنامج إدارة البيانات القوي، ويمكنه تحميل بيانات أخذ العينات في الوقت الفعلي مباشرةً إلى حوسبة إدارة خلف الكواليس، والتي يمكنها القيام بمعالجة أكثر شمولاً وسرعة في الخلفية.
15. يحتوي على تقويم ووظيفة الساعة، والتي يمكنها عرض التاريخ والوقت في الوقت الفعلي. يمكنك الكشف في مكان الحادث أثناء حفظ بيانات ونتائج الاختبار، وتحميلها إلى جهاز كمبيوتر عبر الموصل التسلسلي، ثم تحقيق إدارة البيانات المحوسبة من خلال برنامج إدارة الكواليس (اختياري)، مع إمكانات إعداد التقارير القوية.
16. يتم استخدام شاشة LCD ملونة مستوردة كبيرة كشاشة عرض، وقد تم تجهيز واجهة المستخدم الصينية بواجهة LCD ذات عرض متعدد المعلمات وواجهة تفاعلية ودية.
17. سوف تدخل شاشة LCD تلقائيًا في وضع توفير الطاقة عندما يكون هناك 3 دقائق بدون تشغيل من أجل إطالة عمر البطارية.
18. إنها تستخدم لوحة مفاتيح السيليكون الموصلة، والتي تتميز بالشعور الجيد، والعمر الطويل، والتصميم المعقول، وسهولة التشغيل.
19. تم تجهيز بطارية ليثيوم أيون قابلة لإعادة الشحن عالية السعة والأداء بالداخل، والتي يمكن أن تعمل بشكل مستمر لأكثر من 10 ساعات إذا كانت البطارية مشحونة بالكامل.
20. ذات حجم صغير، خفيفة الوزن، سهلة الحمل. ويمكن استخدامه كقياس اختبار الموقع وكمعدات القياس القياسية في المختبر.
Application Scenarios
Industrial factories: Troubleshoot equipment shutdowns, PLC resets, frequency converter alarms, and other issues.
Power distribution systems: Detect three-phase voltage, current, power, power factor, and load conditions.
Power quality diagnostics: Analyze voltage sags, swells, interruptions, harmonics, flicker, and transients.
Motors and variable frequency drives (VFDs): Detect inrush current, three-phase imbalance, and harmonics.
UPS and data centers: Monitor input/output power quality and abnormal events.
Photovoltaic, energy storage, and EV charging: Test grid-connected power quality of inverters, power conversion systems (PCS), and charging equipment.
Building and energy management: Conduct load surveys, energy consumption analysis, and energy saving assessments.
FAQ about Handheld Power Quality Analyzer
Q: Can the SMG7000 measure voltage and current simultaneously?
A: The SMG7000 is equipped with 3 voltage channels and 3 current channels, allowing simultaneous acquisition of three-phase voltage and three-phase current data, as well as comprehensive analysis of parameters such as power, power factor, and phase angle.Q: Can the SMG7000 detect abnormal current waveforms?
A: Yes. The device can capture current waveforms and, combined with harmonic analysis, determine whether there are issues such as waveform distortion or excessively high harmonic content, helping to analyze the impact of nonlinear loads on the power grid.
Q: Why choose our company's portable three-phase power quality analyzer?
A: We have our own factory with over 10 years of production experience.Choosing our portable three-phase power quality analyzer not only meets conventional power quality testing requirements such as voltage, current, power, power factor, frequency, harmonics, and three-phase imbalance, but also offers advantages including portability, high accuracy, multi-functionality, data recording, and on-site analysis capabilities.
